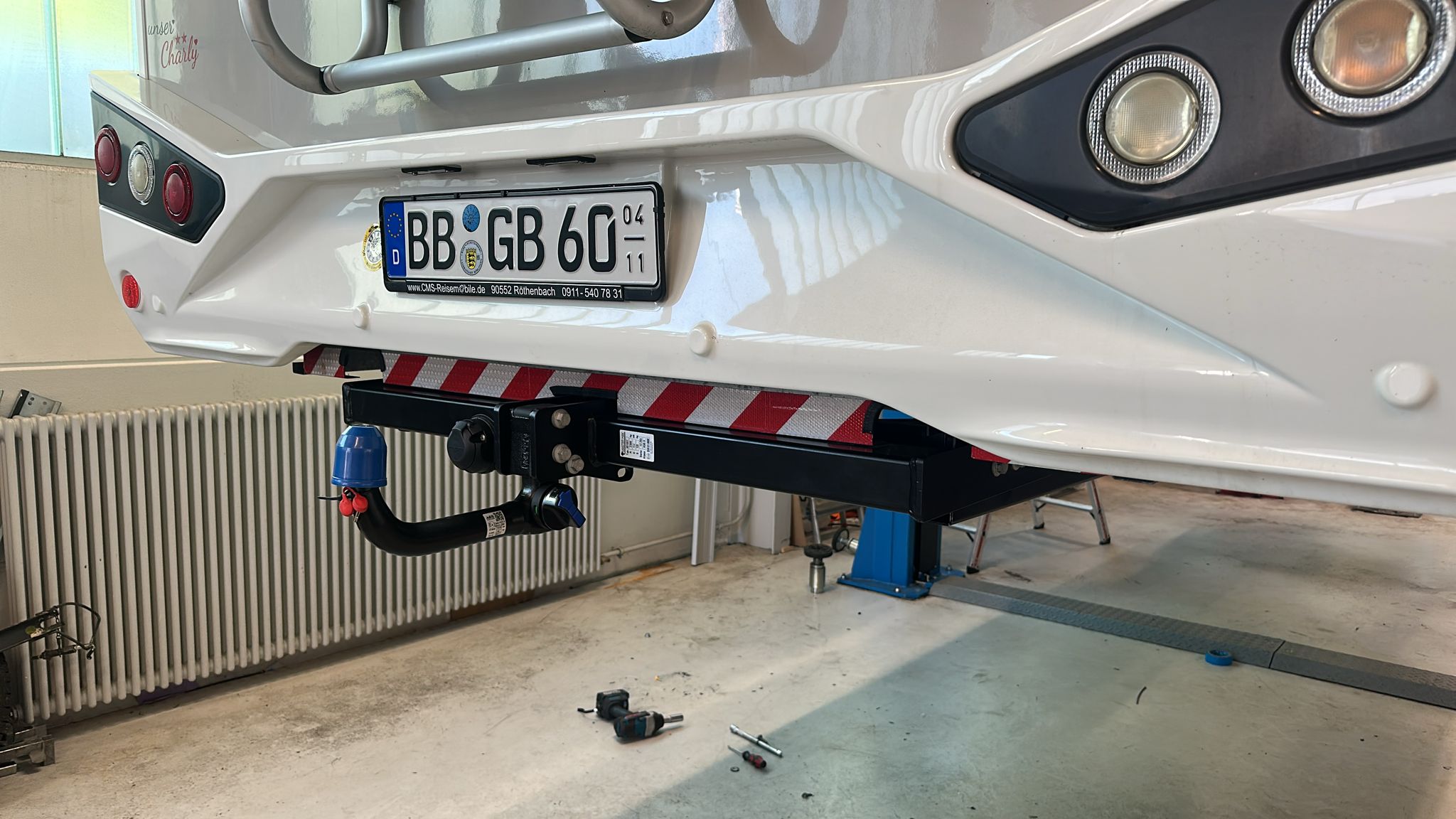

Abnehmbare Anhängerkupplung für Fiat Ducato Wohnmobile ab 06/2006 – ohne werkseitige Vorbereitung

Beschreibung

Das Modell 491600 ist ein komplettes mechanisches Anhängerkupplungssystem für Wohnmobile auf Basis des Fiat Ducato ab Baujahr 06/2006. Es wurde speziell für Fahrzeuge entwickelt, die werkseitig nicht für die Montage einer Anhängerkupplung vorbereitet sind.

Das System eignet sich für teilintegrierte, vollintegrierte und Alkoven-Wohnmobile. Es ist nicht für Kastenwagen vorgesehen.

Passt das System zu Ihrem Wohnmobil?

Das Modell 491600 ist geeignet, wenn:

• keine werkseitige Vorbereitung für eine Anhängerkupplung vorhanden ist,
• der hintere Überhang maximal 2.530 mm beträgt,
• sich kein Tank direkt am hinteren Rahmenende befindet,
• keine SAWIKO-RA030i-Vorbereitung vorhanden ist,
• das Fahrzeug kein AL-KO-Fahrgestell oder eine abweichende Rahmenkonstruktion besitzt.

Die tatsächliche Kompatibilität hängt von der Rahmenausführung, dem Wohnmobilaufbau, dem hinteren Überhang und der Anordnung der Bauteile unter dem Fahrzeug ab.

Prüfung vor der Bestellung

Senden Sie uns vor der Bestellung bitte:

• Fotos des Fahrzeugrahmens hinter den Hinterrädern,
• Fotos des hinteren Rahmenendes,
• das Maß von der Mitte der Hinterachse bis zum Ende des Aufbaus,
• Angaben zu Fahrzeug, Wohnmobilhersteller und Modell,
• Informationen zu Tanks, Leitungen und weiteren Bauteilen unter dem Fahrzeug.

Wir prüfen Ihre Fahrzeugkonfiguration und bestätigen, ob das Modell 491600 für Ihr Wohnmobil geeignet ist.

Lieferumfang

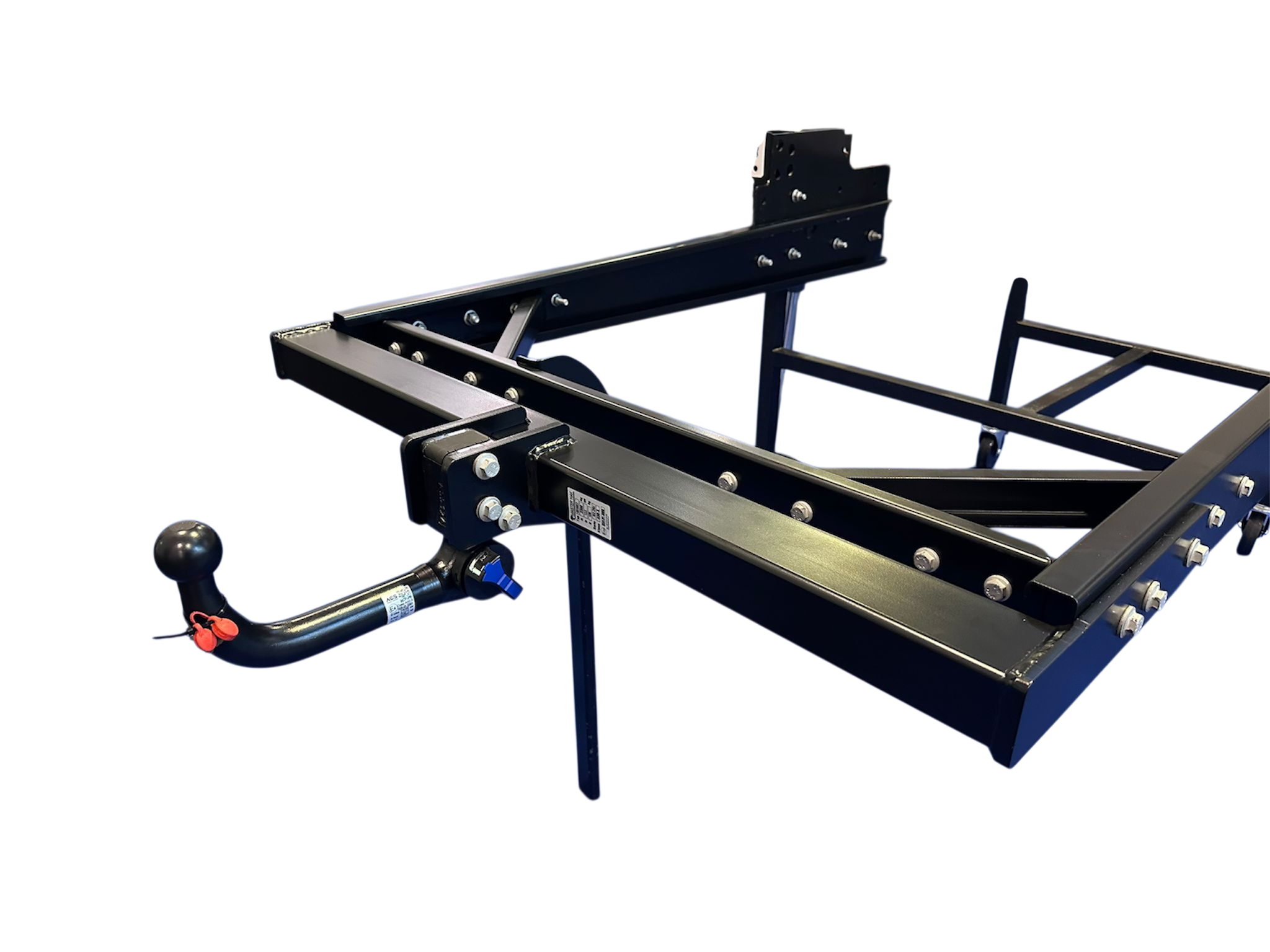

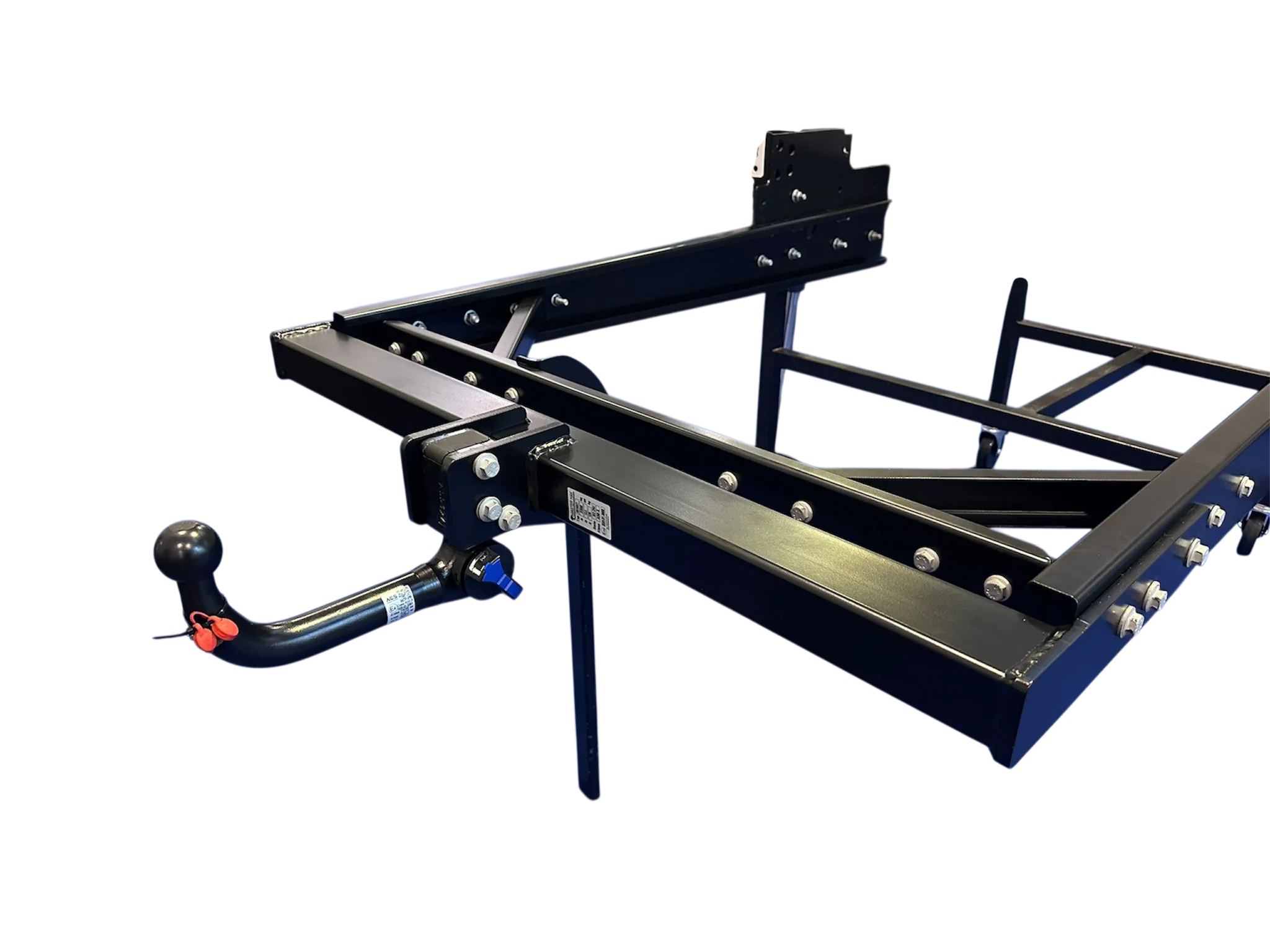

Sie erhalten ein aufeinander abgestimmtes mechanisches Montagesystem bestehend aus:

• fahrzeugspezifischen Montageadaptern,
• verstärkter Rahmenverlängerung mit eigener Quertraverse,
• abnehmbarem Kupplungsträger,
• Kugelstange,
• erforderlichen Verbindungselementen,
• Montageanleitung.

Der fahrzeugspezifische 13-polige Elektrosatz ist nicht im Grundset enthalten und kann separat bestellt werden.

Technische Daten

• geeignet für Fahrzeuge mit einem zulässigen Gesamtgewicht bis 4.500 kg,
• D-Wert: 13,6 kN,
• Eigengewicht des Systems: ca. 70 kg,
• maximaler hinterer Überhang: 2.530 mm,
• Anhängelast bis 2.300 kg bei Fahrzeugen mit 3.500 kg zulässigem Gesamtgewicht,
• Anhängelast bis 2.000 kg bei Fahrzeugen mit 4.500 kg zulässigem Gesamtgewicht,
• Stützlast bis 120 kg im Anhängerbetrieb,
• Belastung bis 70 kg bei Verwendung eines Fahrradträgers – einschließlich Fahrradträger und Fahrrädern.

Maßgeblich ist immer der niedrigste zulässige Wert aus den Fahrzeugpapieren, der Genehmigung der Anhängerkupplung sowie den Vorgaben des Fahrzeug-, Anhänger- oder Trägerherstellers. Das Eigengewicht des Systems reduziert die verfügbare Zuladung des Wohnmobils. Die zulässige Hinterachslast muss ebenfalls eingehalten werden.

Durchdachte Konstruktion für Wohnmobile

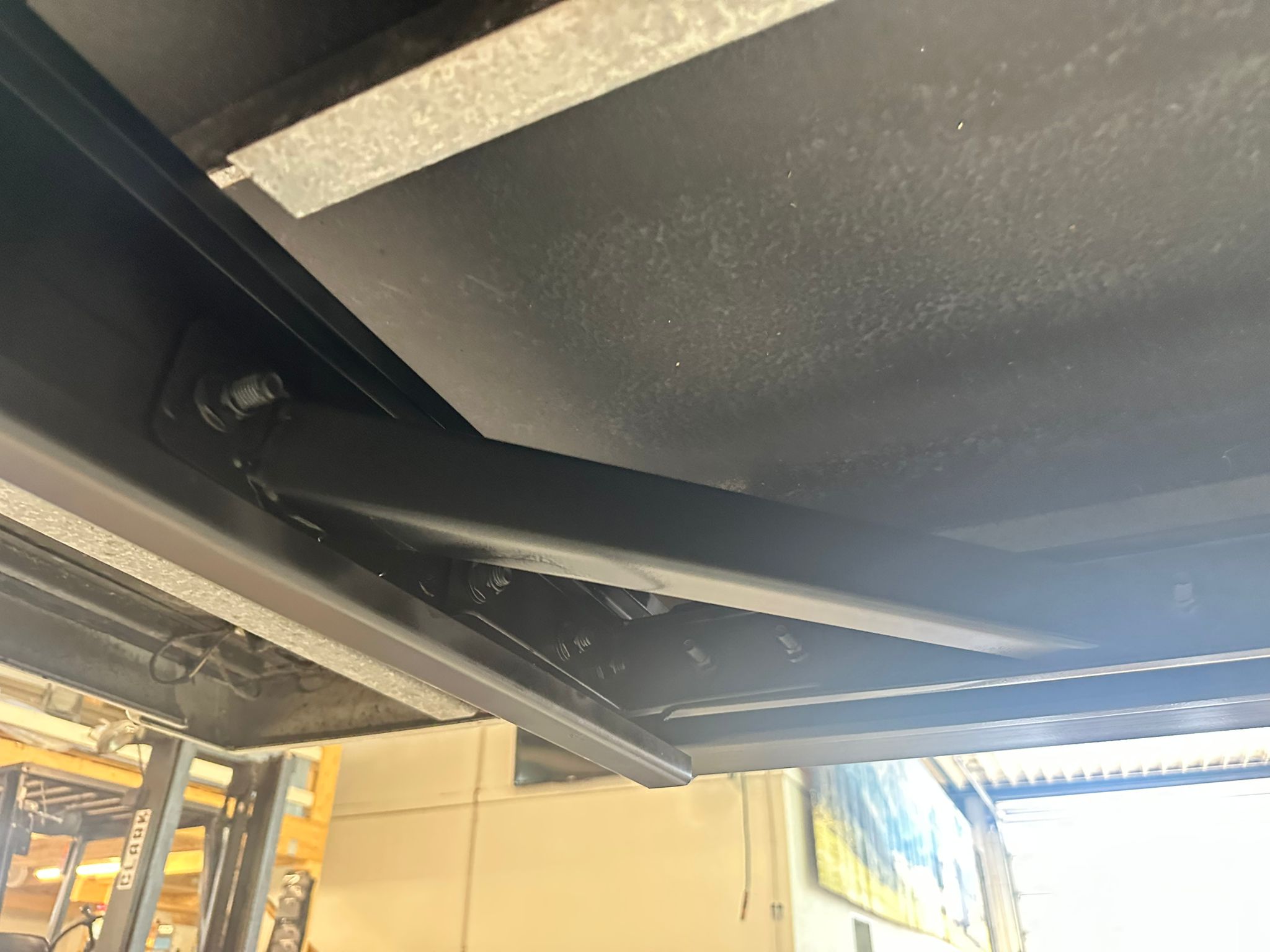

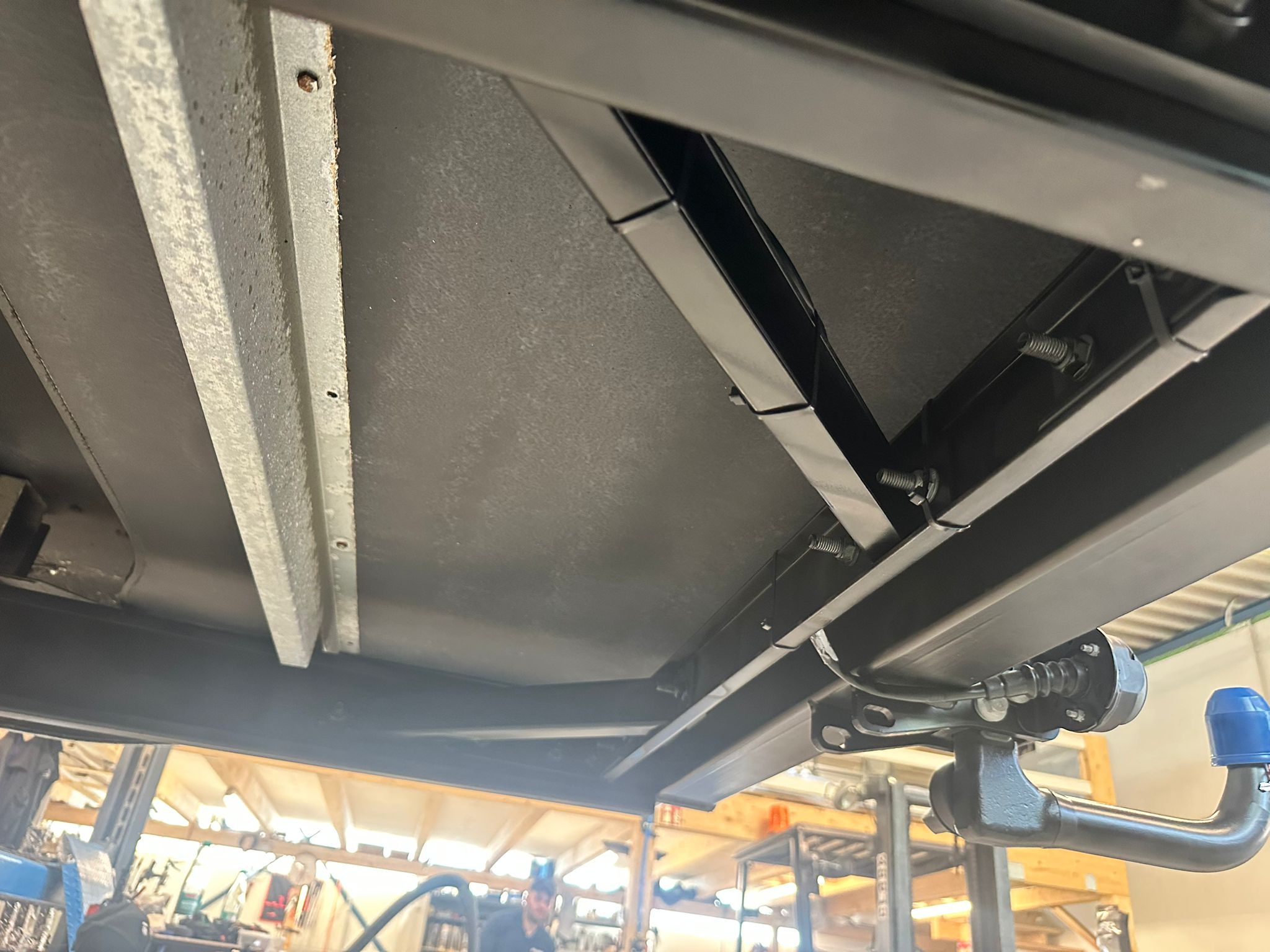

Die geschlossene Rahmenverlängerung verfügt über eine eigene Quertraverse und zusätzliche Verstärkungen. Auch nach der Demontage des Kupplungsträgers bleibt sie konstruktiv stabil und verwindungssteif.

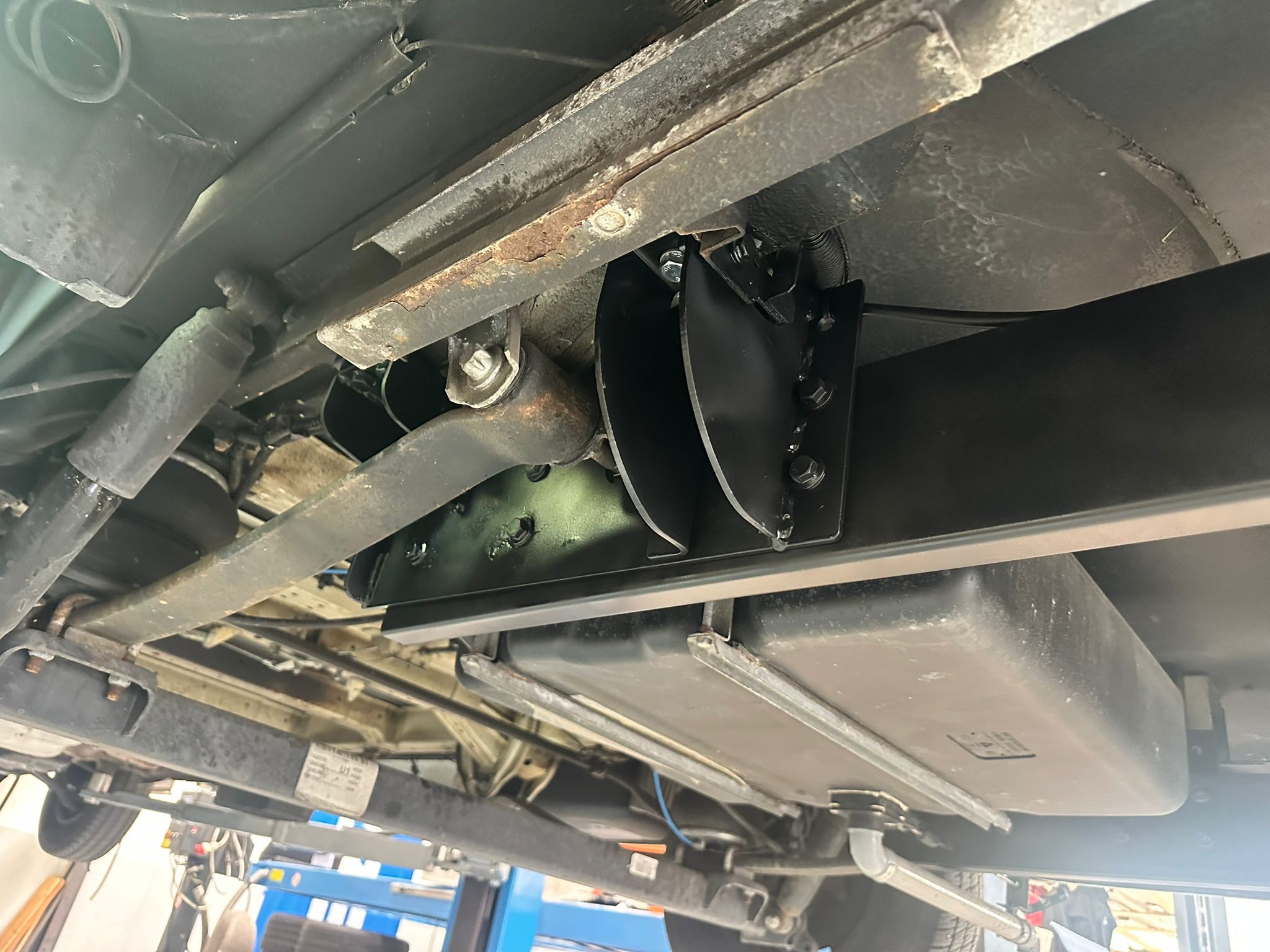

Die Montageadapter sind außerdem für die zusätzliche Installation hydraulischer Hubstützen, beispielsweise von AMPLO, vorbereitet. Anhängerkupplung und Hubstützensystem können dadurch gemeinsam montiert werden, sofern die Fahrzeugkonfiguration dafür geeignet ist.

Fachgerechte Montage

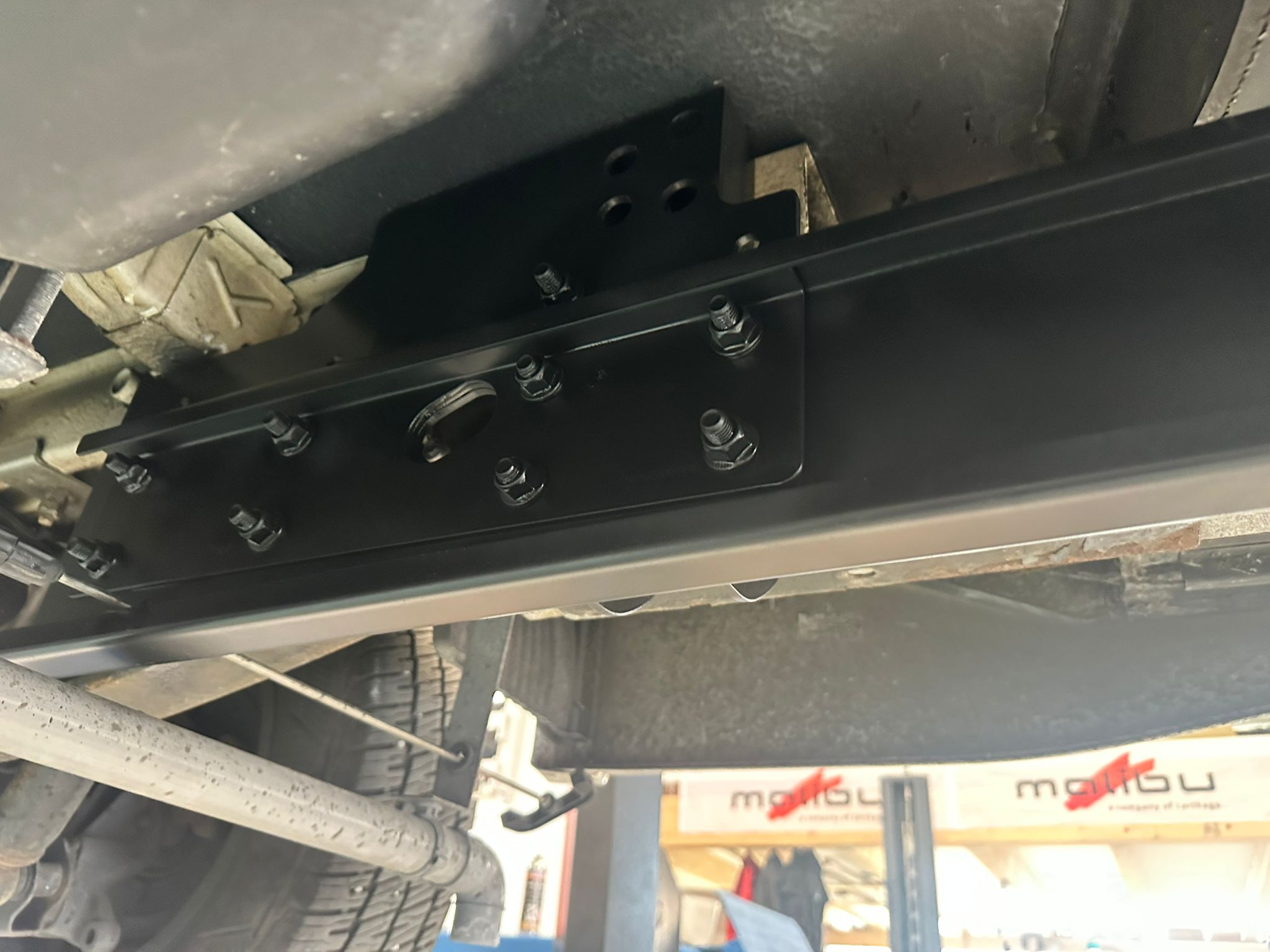

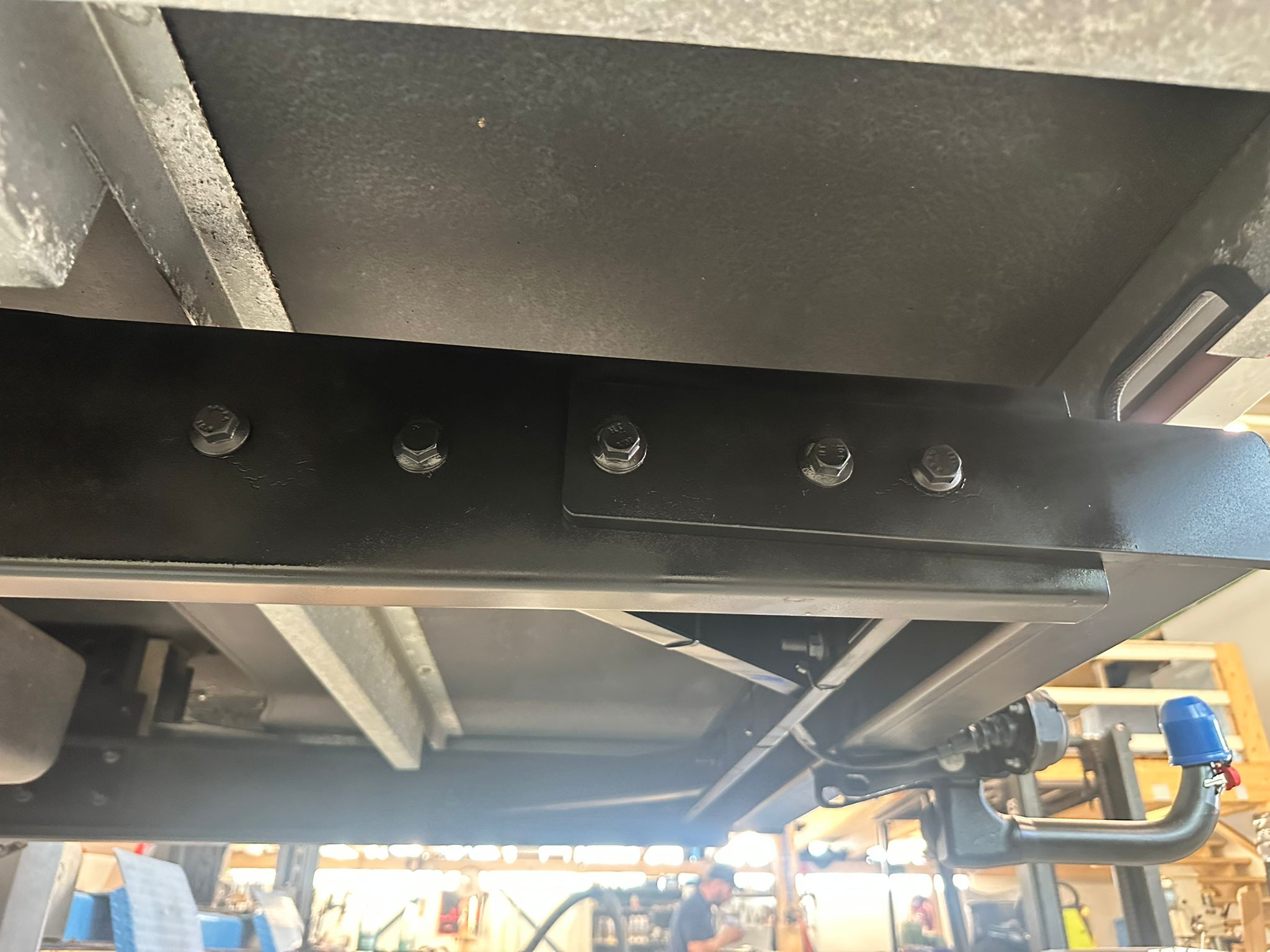

Die Montage erfolgt an den vorgesehenen Befestigungspunkten:

• ohne Schweißarbeiten,
• ohne Bohren am originalen Fahrzeugrahmen,
• in den meisten Fällen ohne Bearbeitung des Stoßfängers.

Abhängig von der Ausführung des Wohnmobilaufbaus kann ein kleiner Ausschnitt am Stoßfänger erforderlich sein. Die Montage muss nach der mitgelieferten Anleitung durch eine fachkundige Werkstatt ausgeführt werden.

Andere Fahrzeugausführungen

Für Fahrzeuge mit abweichender Rahmenkonstruktion stehen passende Systeme zur Verfügung:

• Tank am hinteren Rahmenende: Modell 371600,
• SAWIKO-RA030i-Vorbereitung: Modell 381400,
• AL-KO-Fahrgestell: Modell 312807.
