Anhängerkupplung für Wohnmobil Ford Transit V363 ab 03/2014 – MasterHAK

Beschreibung

Die MasterHAK 281200 ist eine fahrzeugspezifische Anhängerkupplung für Wohnmobile auf Basis des Ford Transit V363 ab Baujahr 03/2014. Sie wurde insbesondere für teilintegrierte und vollintegrierte Wohnmobile mit verlängertem Hecküberhang entwickelt.

Das System ist keine Standard-Anhängerkupplung für Kastenwagen oder Transporter. Bei einem Wohnmobil reichen Aufbau und Heckgarage häufig weit über die Hinterachse hinaus. Deshalb sind speziell angepasste Montageelemente erforderlich.

Jeder Montagesatz wird anhand der Fahrzeugmaße, des Hecküberhangs, der Rahmenkonstruktion sowie der Position von Tanks, Leitungen und anderen Bauteilen unter dem Fahrzeug vorbereitet.

Die einstellbare Kugelhöhe ermöglicht die Anpassung an das Fahrzeugheck und den Abstand zur Fahrbahn. Die Anhängerkupplung kann zum Ziehen eines geeigneten Anhängers oder zur Montage eines passenden Fahrradträgers verwendet werden.

Passt die MasterHAK 281200 zu Ihrem Wohnmobil?

Das Modell 281200 ist geeignet, wenn:

• Ihr Wohnmobil auf einem Ford Transit V363 ab 03/2014 basiert,
• es sich um ein teilintegriertes oder vollintegriertes Wohnmobil handelt,
• der Hecküberhang maximal 2.460 mm beträgt,
• Rahmen und Rahmenverlängerungen der vorgesehenen Ausführung entsprechen,
• Tanks, Leitungen und andere Bauteile die Montagepunkte nicht blockieren,
• die Fahrzeugkonstruktion eine sichere Montage des vollständigen Systems ermöglicht.

Wohnmobile auf derselben Ford-Transit-Basis können sich bei Aufbaulänge, Rahmenverlängerung und Unterflurausstattung deutlich unterscheiden. Die Anhängerkupplung darf deshalb nicht ausschließlich anhand von Fahrzeugmarke, Modell und Baujahr ausgewählt werden.

Vor der Auftragsfreigabe prüfen wir die Kompatibilität anhand Ihrer Fotos und Fahrzeugmaße.

Technische Daten

• Artikelnummer: 281200
• Einsatzbereich: Ford Transit V363 Wohnmobile ab 03/2014
• Aufbauarten: teilintegrierte und vollintegrierte Wohnmobile
• maximale Anhängelast der Anhängerkupplung: 2.000 kg
• maximale statische Stützlast: 90 kg
• D-Wert: 12,5 kN
• maximaler Hecküberhang: 2.460 mm
• Breite der Anhängerkupplungstraverse: 820 mm
• Kugelsystem: Flanschkugel mit zwei M16-Schrauben
• einstellbare Kugelhöhe
• Eigengewicht des Systems: ca. 58 kg
• Stahlkonstruktion mit Pulverbeschichtung
• je nach Wohnmobilaufbau kann ein Ausschnitt im unteren Stoßfängerbereich erforderlich sein
• Typgenehmigung: E3255R02/000091*00
• Hersteller: MasterHAK

Die angegebenen Werte beschreiben die maximalen Belastungsgrenzen der Anhängerkupplung. Maßgeblich ist immer der niedrigste zulässige Wert aus den Fahrzeugpapieren, der Typgenehmigung, der zulässigen Hinterachslast sowie den Vorgaben des Fahrzeug-, Anhänger- oder Trägerherstellers.

Genehmigte Gesamtkonstruktion

Die Typgenehmigung umfasst die vollständige Konstruktion der Anhängerkupplung und nicht nur die Kupplungskugel.

Die komplette Traverse wurde als nicht genormte Kupplungseinrichtung der Klasse F gemäß UN-Regelung Nr. 55 genehmigt. Die Genehmigungsunterlagen bestätigen einen D-Wert von 12,5 kN und eine maximale statische Stützlast S von 90 kg.

Genehmigungsnummer: E3255R02/000091*00

Das Genehmigungsdokument wurde für die MasterHAK-Konstruktion des Typs 281200 ausgestellt und kann direkt auf der Produktseite heruntergeladen werden.

Erforderliche Angaben vor der Bestellung

Bitte senden Sie uns:

• ein Foto der gesamten hinteren Fahrzeugunterseite,

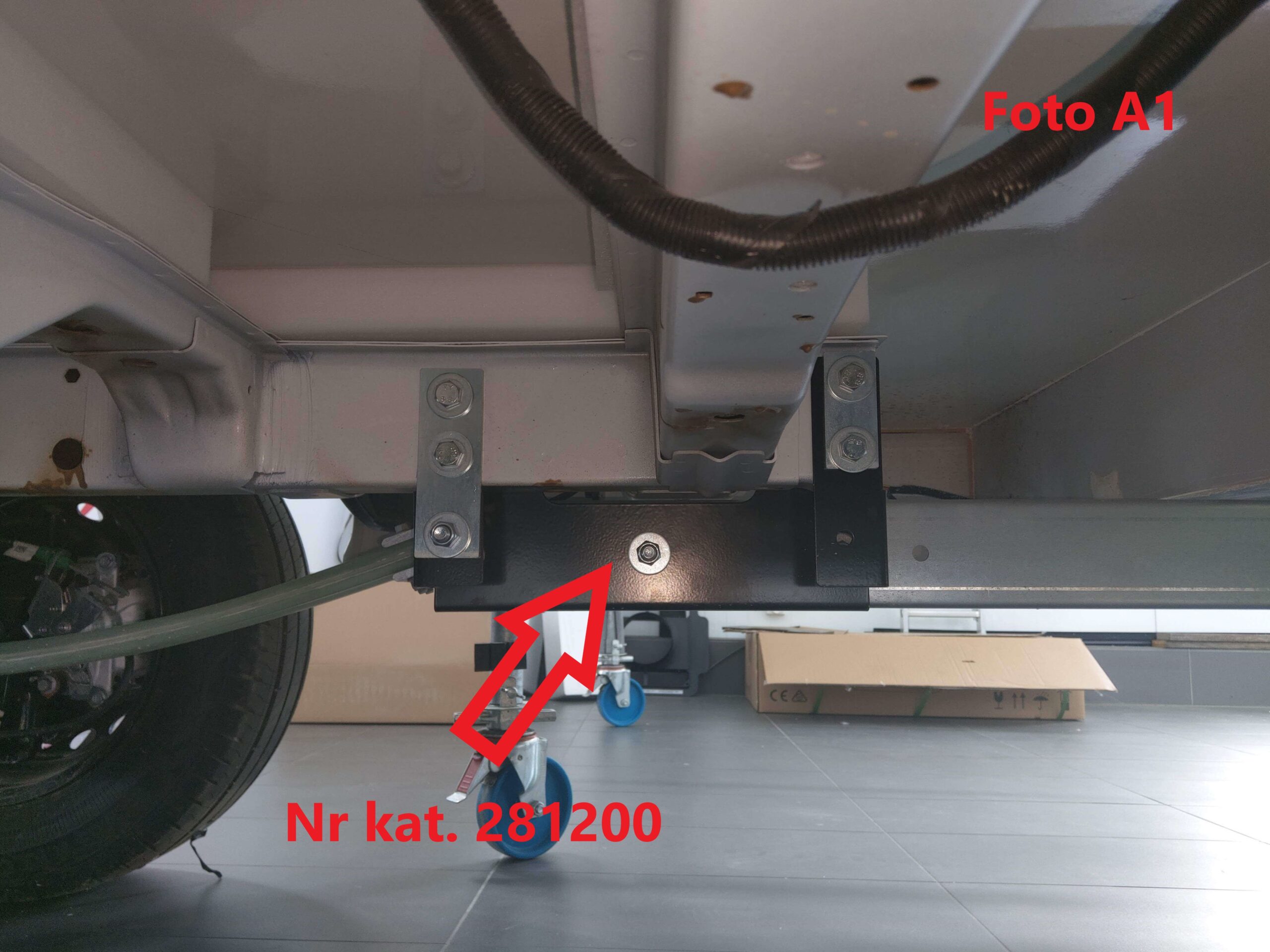

• Fotos der Rahmenenden hinter den Hinterrädern,
• Fotos der linken und rechten Rahmenverlängerung,
• Fotos von Tanks, Leitungen, Halterungen und anderen Bauteilen unter dem Aufbau,
• das Maß des Hecküberhangs,
• Informationen zu vorhandenen Stützen oder einem Nivelliersystem.

Den Hecküberhang messen Sie von der Mitte des Hinterrades beziehungsweise der Hinterachse bis zum äußersten Ende des Wohnmobilaufbaus. Bitte geben Sie das Maß bei der Bestellung in Zentimetern an.

Der maximal zulässige Hecküberhang für die MasterHAK 281200 beträgt 2.460 mm.

Wir prüfen die Unterlagen und bestätigen, ob die MasterHAK 281200 zu Ihrem Wohnmobil passt.

Anhänger und Fahrradträger

Nach fachgerechter Montage kann die Anhängerkupplung verwendet werden für:

• Gepäckanhänger,
• Bootsanhänger,
• andere für das Fahrzeug zugelassene Anhänger,
• geeignete Fahrradträger,
• herkömmliche Fahrräder und E-Bikes auf einem passenden Träger.

Die maximale Anhängelast der Anhängerkupplung beträgt 2.000 kg. Das bedeutet jedoch nicht, dass jedes Ford-Transit-Wohnmobil einen Anhänger mit diesem Gewicht ziehen darf.

Vor der Verwendung müssen die zulässige Anhängelast und das zulässige Gesamtzuggewicht in den Fahrzeugpapieren geprüft werden. Es gilt immer der niedrigste zulässige Grenzwert.

Stützlast bei Fahrradträgern

Die maximale statische Stützlast von 90 kg ist ein Genehmigungswert der Anhängerkupplung.

Bei einem Fahrradträger entstehen durch den Abstand zwischen Kugel und Ladungsschwerpunkt zusätzliche Hebelkräfte. Berücksichtigen Sie deshalb:

• das Eigengewicht des Fahrradträgers,
• das Gesamtgewicht der Fahrräder,
• den Abstand des Ladungsschwerpunkts von der Kugel,
• die zulässige Hinterachslast,
• die tatsächliche Beladung des Wohnmobils,
• die Vorgaben des Trägerherstellers.

Die Anhängerkupplung ist nicht für Trägerplattformen zum Transport schwerer Motorräder, Motorroller oder anderer schwerer Fahrzeuge vorgesehen. Solche Fahrzeuge dürfen nur auf einem geeigneten Anhänger transportiert werden, sofern die zulässigen Werte des Wohnmobils, der Anhängerkupplung und des Anhängers eingehalten werden.

Lieferumfang

Der Standard-Montagesatz enthält:

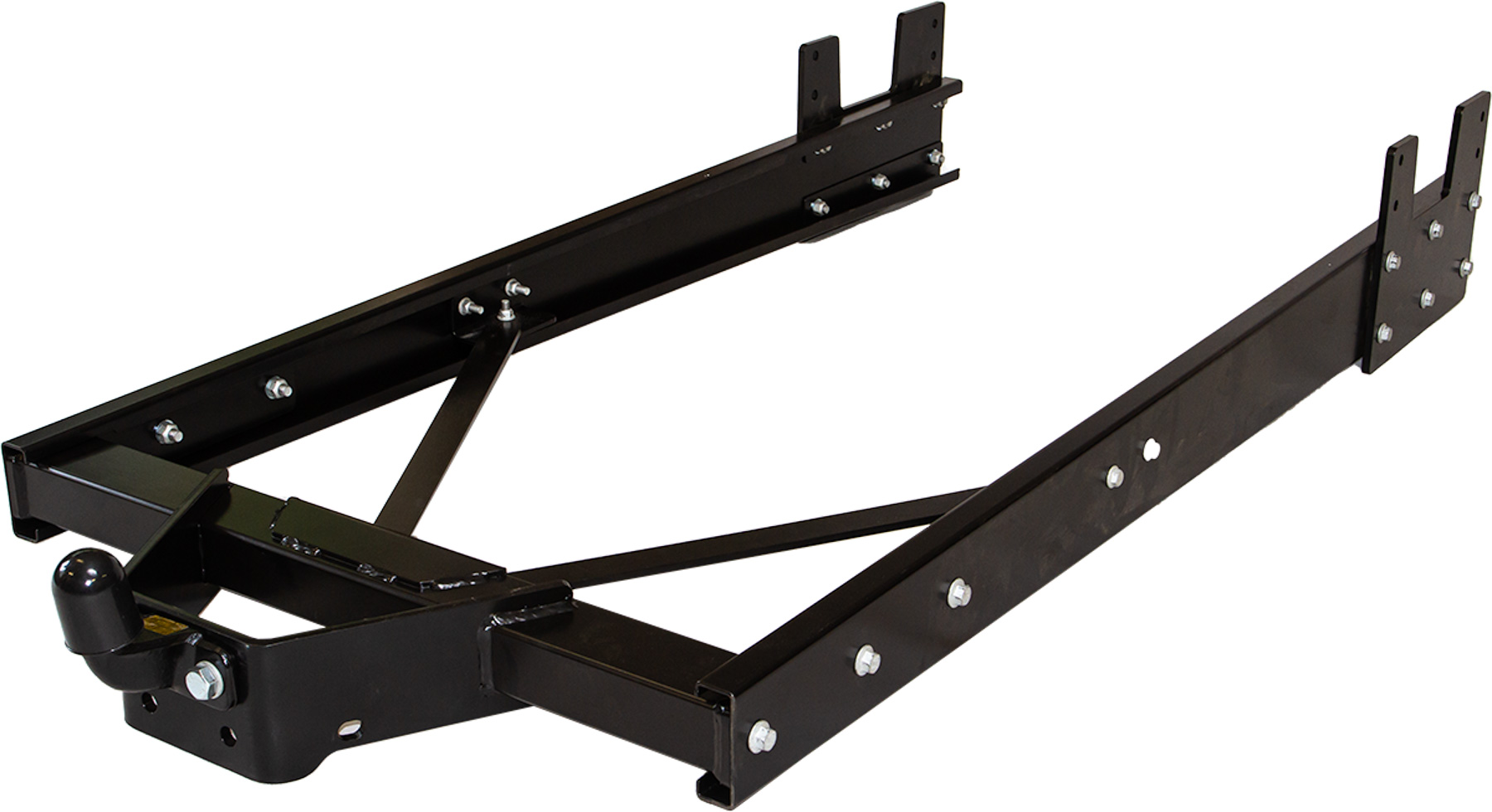

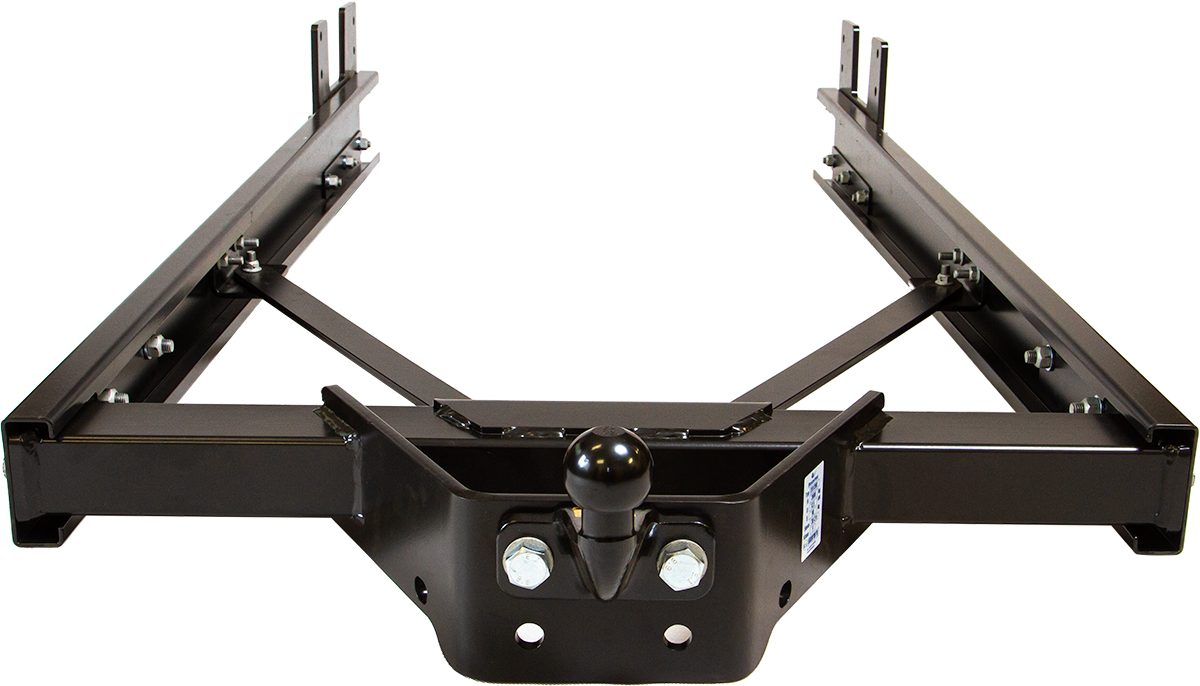

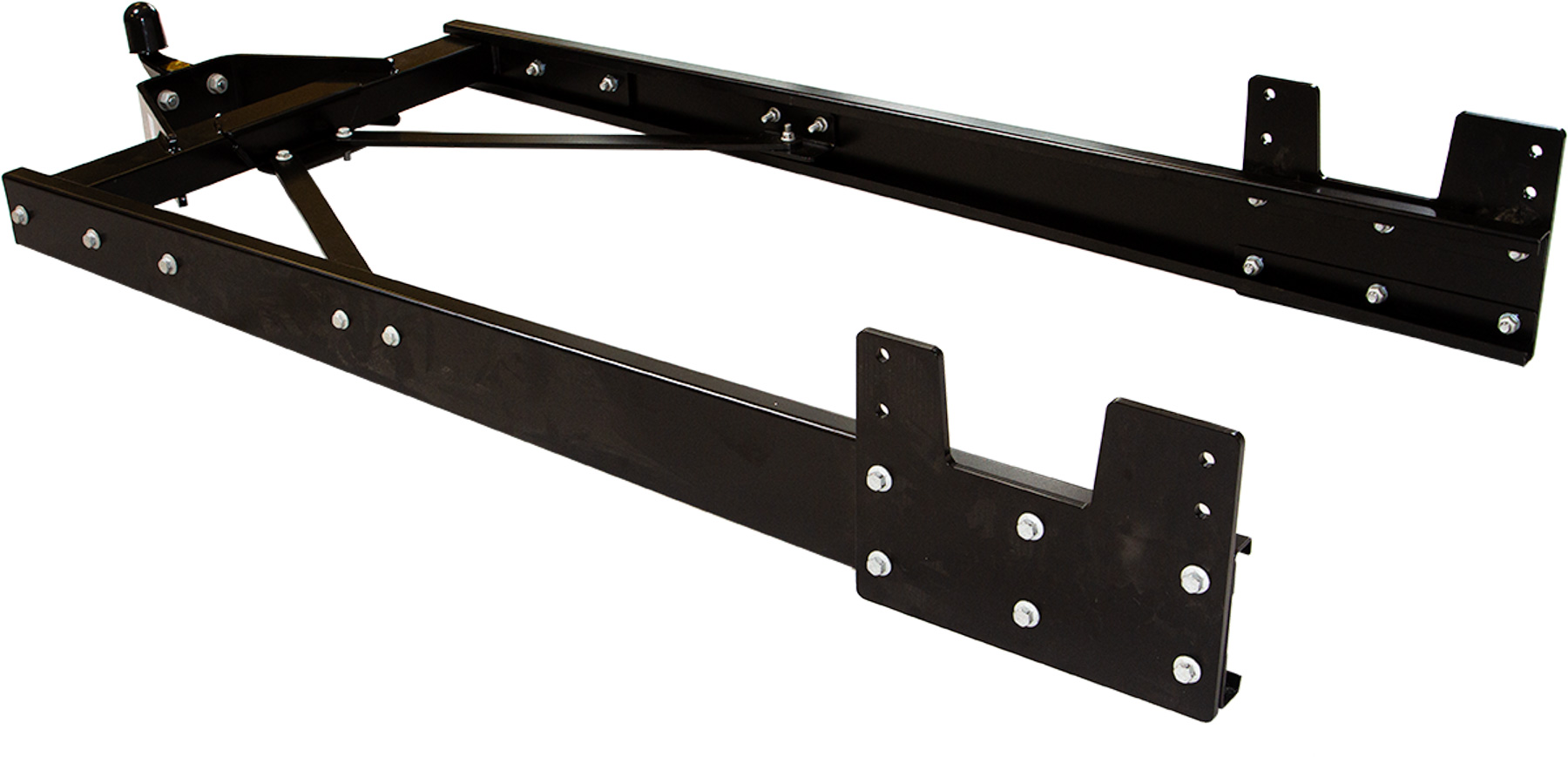

• die auf das Wohnmobil abgestimmte Anhängerkupplungstraverse,
• die Flanschkugel mit zwei M16-Schrauben,
• fahrzeugspezifische Montage- und Anpassungselemente,
• die erforderlichen Befestigungsschrauben,
• die Montageanleitung.

Der fahrzeugspezifische 13-polige Elektrosatz ist nicht im mechanischen Grundset enthalten und muss passend zum Baujahr und zur Fahrzeugelektronik separat bestellt werden.

Geeignete Elektrosätze sind für folgende Bauzeiträume erhältlich:

• 03/2014 bis 05/2016,
• 06/2016 bis 05/2024,
• 06/2024 bis 05/2025,
• ab 06/2025.

Montage

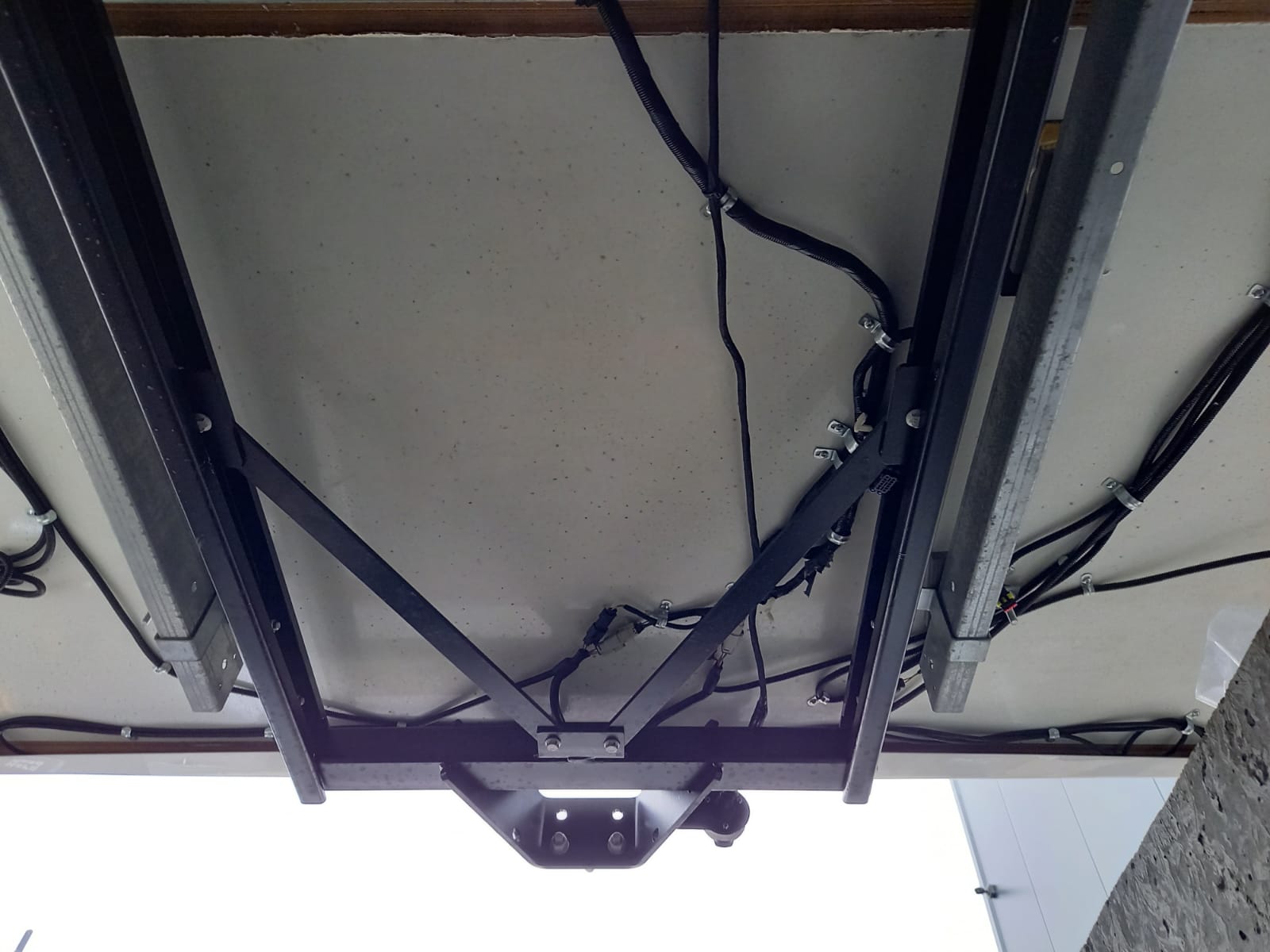

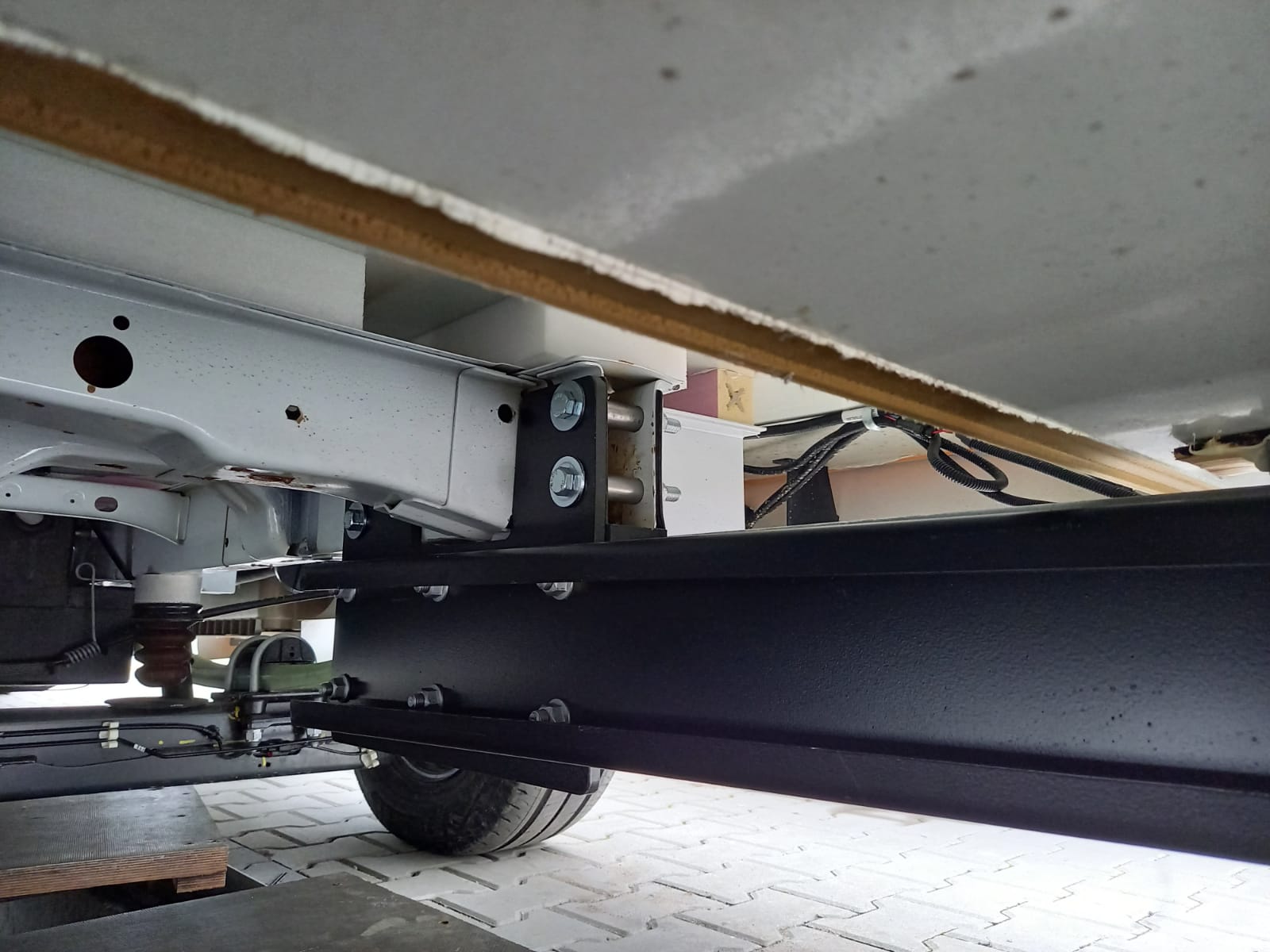

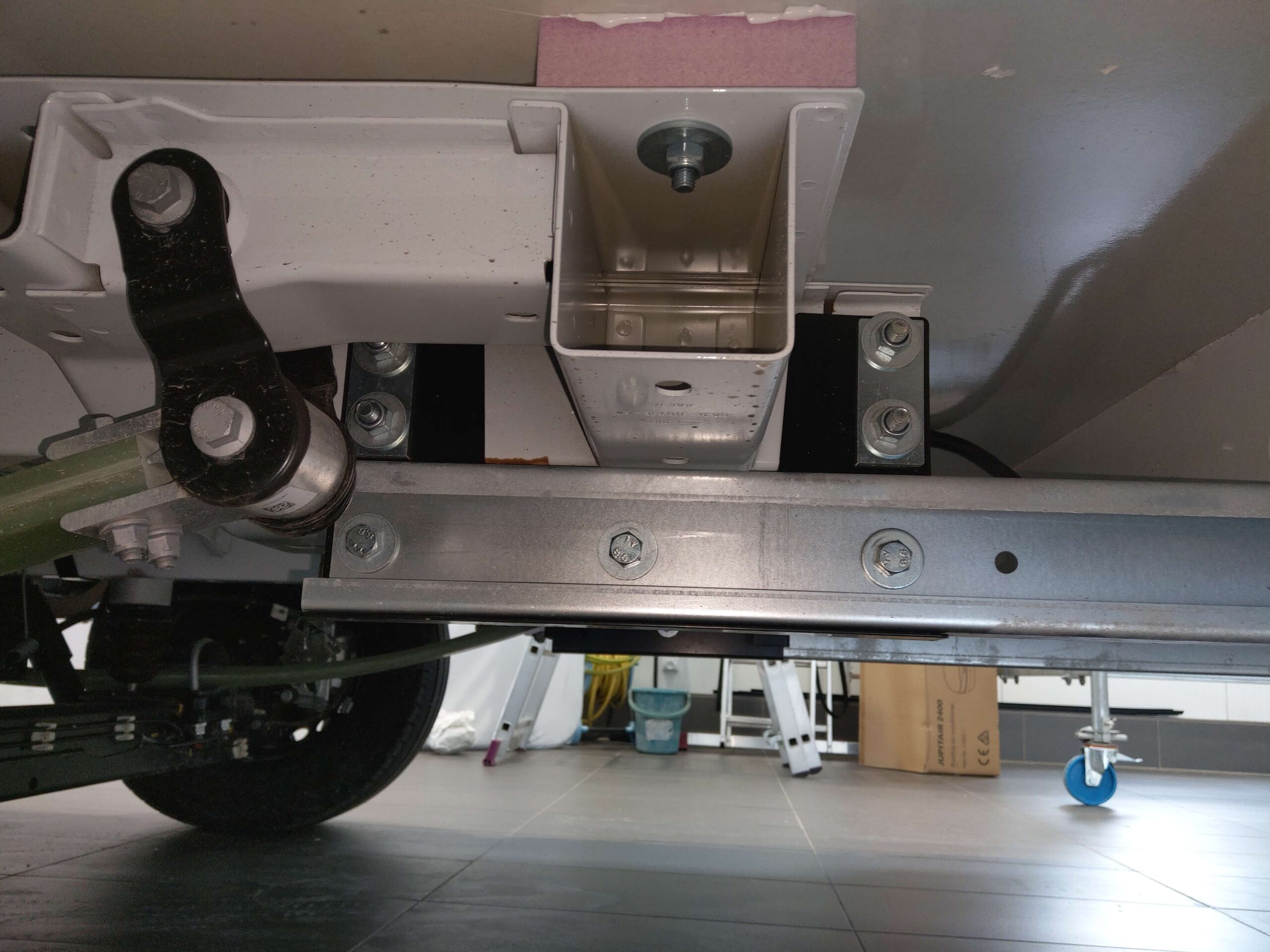

Die MasterHAK 281200 wird mit dem Fahrzeugrahmen und den vorhandenen Rahmenverlängerungen verbunden. Über die Höhenverstellung lässt sich die Position der Kugel an das Wohnmobilheck und die Fahrbahnhöhe anpassen.

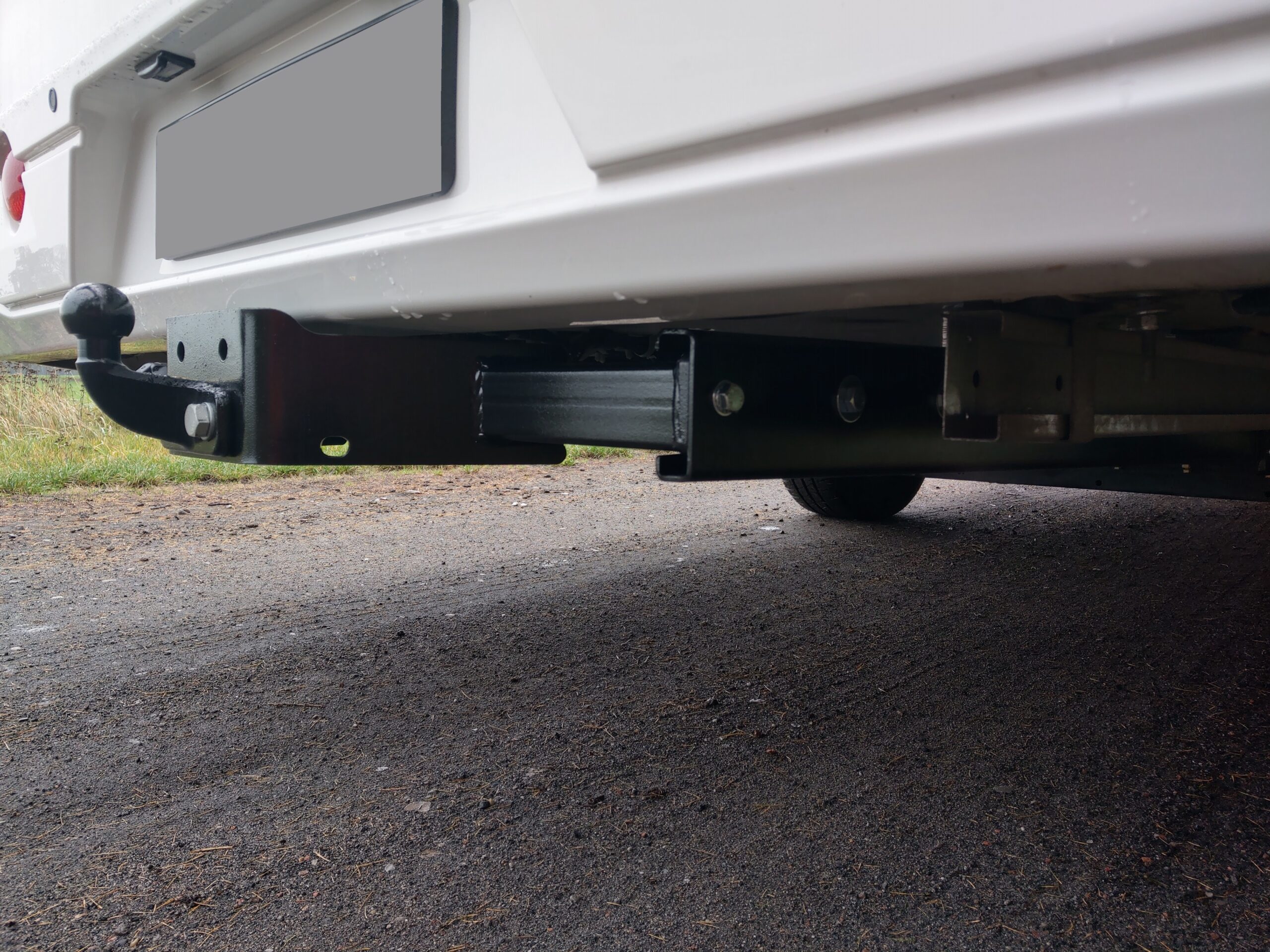

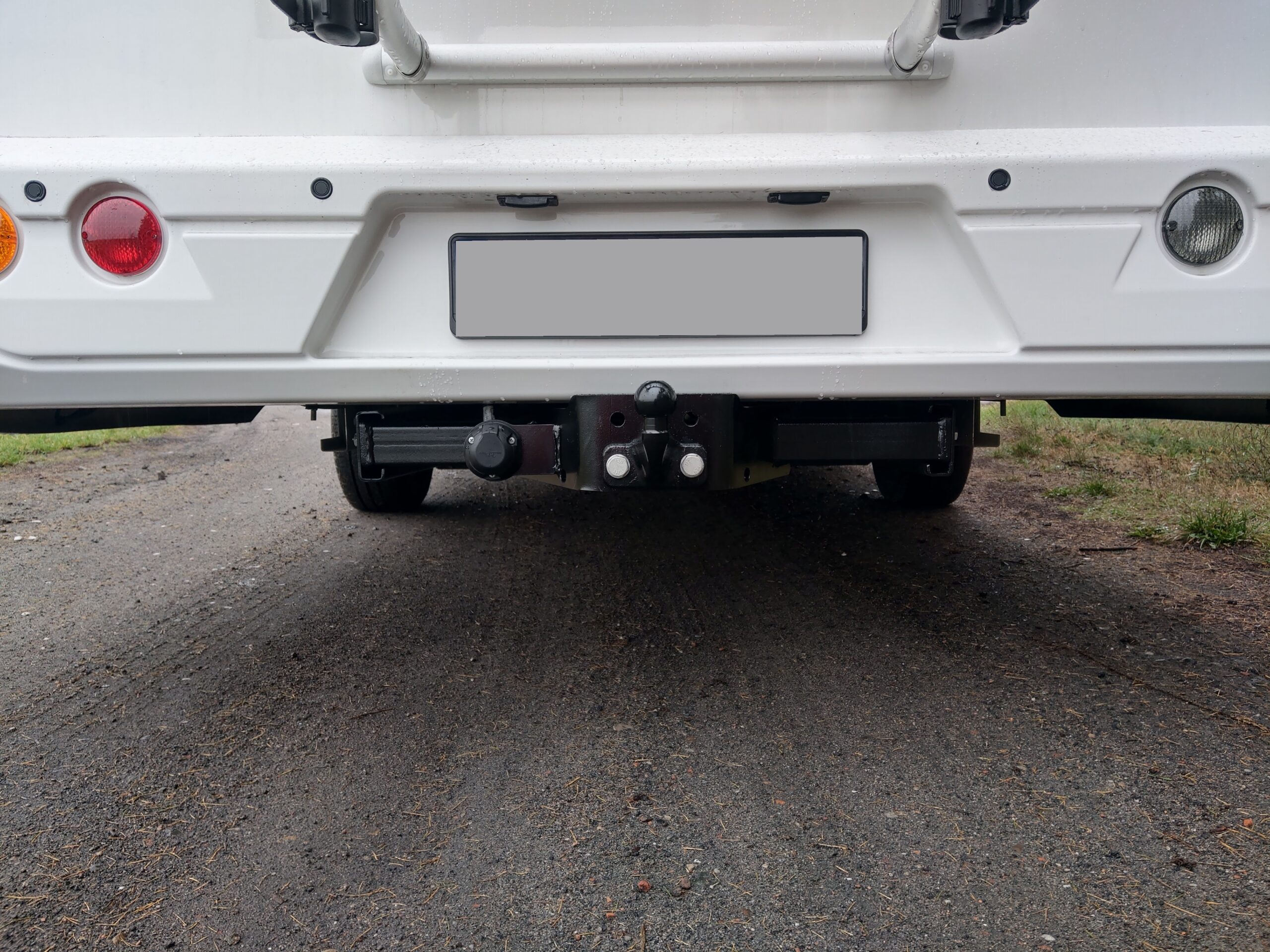

Abhängig von der Konstruktion des Wohnmobilaufbaus kann ein Ausschnitt im unteren Bereich des Stoßfängers erforderlich sein. Der notwendige Arbeitsumfang muss vor der Montage am konkreten Fahrzeug geprüft werden.

Die Montage sollte durch einen Fachbetrieb mit Erfahrung bei Wohnmobilaufbauten und Anhängerkupplungen erfolgen.

Pulverbeschichtete Stahlkonstruktion

Die Stahlkonstruktion ist durch eine Pulverbeschichtung vor äußeren Einflüssen geschützt. Der Zustand der Beschichtung sollte regelmäßig kontrolliert werden – insbesondere nach dem Winter oder nach Kontakt mit Streusalz.

Mechanisch beschädigte Stellen müssen gereinigt und erneut gegen Korrosion geschützt werden.

Wann ist die MasterHAK 281200 nicht geeignet?

Wählen Sie dieses Modell nicht, wenn:

• das Fahrzeug kein Wohnmobil auf Basis des Ford Transit V363 ist,
• der Hecküberhang länger als 2.460 mm ist,
• Rahmen oder Rahmenverlängerungen von der vorgesehenen Ausführung abweichen,
• Tanks, Stützen oder andere Komponenten eine sichere Montage verhindern,
• die Fahrzeugwerte die geplante Anhänge- oder Stützlast nicht zulassen.

Bearbeitungszeit

Die übliche Bearbeitungszeit beträgt bis zu drei Werktage nach Bestätigung der Kompatibilität und Eingang aller erforderlichen Fotos und Maße.

Zuladung und Achslast beachten

Die Montage einer Anhängerkupplung, eines Fahrradträgers oder eines Nivelliersystems erhöht nicht:

• das zulässige Gesamtgewicht des Wohnmobils,
• die zulässige Hinterachslast,
• die zulässige Anhängelast,
• das zulässige Gesamtzuggewicht.

Berücksichtigen Sie das Gewicht der Anhängerkupplung, des Fahrradträgers, der Fahrräder, des Anhängers und der weiteren Fahrzeugausstattung. Maßgeblich ist immer der niedrigste zulässige Grenzwert aller beteiligten Komponenten.

Senden Sie uns vor der Bestellung Ihre Fotos und Fahrzeugmaße. Wir prüfen kostenlos, ob die MasterHAK 281200 zu Ihrem Ford Transit V363 Wohnmobil passt.
